Виды АСБ
Описание
АСБ - силовой кабель, с пропитанной бумажной изоляцией.
Кабель АСБ предназначен для передачи и распределения электрической энергии в стационарных установках для сетей на напряжение 1 кВ частотой 50 Гц.
Кабель марки АСБ применяется для прокладки в земле, траншеях с низким или средним уровнем активности коррозии грунтов, с отсутствием блуждающих токов.

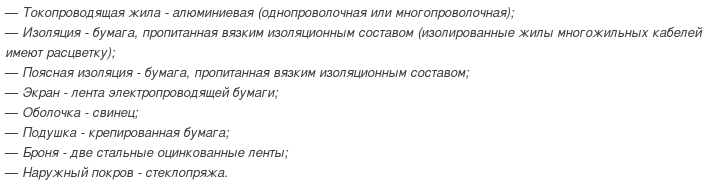

Элементы конструкции кабеля АСБ
На рынке кабельной продукции наиболее востребован силовой кабель асб 3х70, 3х95, 3х120, 3х150, 3х240.
Срок службы кабеля - 30 лет.
Эксплуатация кабеля возможна при температуре: от -50 °С до +50 °С.
Компания Оптовые базы предлагает купить кабель АСБ по выгодным ценам, оптом.
Удельное электрическое сопротивление кабеля АСБ не должно превышать 0,028 Ом*кв.мм/м
Ниже приведена таблица габаритных размеров в которой Вы найдете вес кабеля АСБ, наружный диаметр, количество и сечение жил.
Габаритные размеры кабеля АСБ
| Количество и сечение жил, шт х мм2 | Масса кабеля, кг/км | Наружный диаметр, мм |
|---|---|---|
| 1х185 | 2577 | 33.7 |
| 1х240 ож | 2607 | 33.1 |
| 1х240 | 3007 | 36.3 |
| 1х300 | 3498 | 39.1 |
| 1х400 | 4143 | 42.6 |
| 1х500 | 4926 | 46.4 |
| 1х625 | 5772 | 50.2 |
| 1х800 | 7000 | 55.3 |
| 1х240+2х1.5 | 3075.6 | 36.6 |
| 1х300+2х1.5 | 3571 | 39.5 |
| 1х400+2х1.5 | 4210.2 | 43 |
| 1х500+2х1.5 | 5014 | 46.9 |
| 1х625+2х1.5 | 5851 | 50.5 |
| 1х800+2х1.5 | 7076 | 55.6 |
| 3х70 ож | 2525 | 32.9 |
| 3х70 | 2673 | 34.3 |
| 3х95 ож | 3016 | 35.8 |
| 3х95 | 3212 | 37.5 |
| 3х120 ож | 3577 | 39 |
| 3х120 | 3855 | 41 |
| 3х150 ож | 4037 | 41.4 |
| 3х150 | 4427 | 43.8 |
| 3х185 ож | 4735 | 44.8 |
| 3х185 | 5171 | 47.5 |
| 3х240 ож | 5761 | 49.2 |
| 3х240 | 6249 | 52.2 |
| 3х50+1х25 ож | 2351 | 32.2 |
| 3х70+1х35 ож | 2830 | 35.1 |
| 3х70+1х35 ож | 2808 | 34.9 |
| 3х70+1х35 | 3061 | 36.8 |
| 3х95+1х50 ож | 3490 | 38.7 |
| 3х95+1х50 ож | 3442 | 38.3 |
| 3х95+1х50 | 3696 | 40.5 |
| 3х120+1х70 ож | 4092 | 41.9 |
| 3х120+1х70 | 4396 | 43.8 |
| 3х150+1х70 ож | 4577 | 44.2 |
| 3х150+1х70 | 4939 | 46.5 |
| 3х185+1х95 ож | 5369 | 48 |
| 3х185+1х95 | 5861 | 50.9 |
| 3х240+1х120 ож | 6510 | 52.6 |
| 3х240+1х120 | 7085 | 55.9 |
| 4х50 ож | 2426 | 32.6 |
| 4х70 ож | 2994 | 35.7 |
| 4х70 | 3173 | 37.3 |
| 4х95 ож | 3621 | 39.1 |
| 4х95 | 3899 | 41.1 |
| 4х120 ож | 4284 | 42.7 |
| 4х120 | 4629 | 44.9 |
| 4х150 ож | 4876 | 45.4 |
| 4х150 | 5309 | 48.1 |
| 4х185 ож | 5792 | 49.3 |
| 4х185 | 6327 | 52.5 |
| 4х240 ож | 7064 | 54.2 |
| 4х240 | 7711 | 58 |
